Optimasi Kapasitas LTE

 Halo semuanya, selamat datang di tulisan blog kita hari ini, dan topik kita kali ini adalah optimisasi kapasitas LTE.

Jadi mari kita mulai dengan optimisasi kapasitas LTE, dan faktor utama dalam mengoptimalkan kapasitas LTE atau throughput LTE DL/UL adalah SINR reference signal, kapasitas PDCCH, kapasitas PUCCH, dan kami memiliki kriteria dan prosedur khusus untuk throughput atau laju data downlink. Kami juga memiliki prosedur spesifik untuk uplink. Selain itu, ada faktor lain seperti efisiensi spektral dan faktor lain yang memengaruhi kapasitas LTE. Jadi mari kita menyelami kuliah kapasitas LTE kita dan mulai dengan topik pertama kita.

Topik pertama kita adalah SINR reference signal. RS merujuk pada reference signal. SINR memainkan peran penting dalam hal kapasitas dan kinerja throughput LTE di downlink dan struktur jaringan secara keseluruhan. Resource element ini pada dasarnya memungkinkan perangkat seluler mendeteksi sinyal sel dan kemudian mengambil tindakan lebih lanjut terkait. Ini juga memengaruhi CQI UE, dan faktor-faktor yang memengaruhi SINR RS bisa melibatkan coverage, interferensi downlink, medan, penghalang, dan juga masalah struktur jaringan. Namun, SINR RS adalah faktor yang sangat penting, dan Anda perlu mengoptimalkannya untuk mengoptimalkan kapasitas Anda.

Faktor berikutnya, yang beberapa orang anggap sebagai inti dari LTE dan bagaimana LTE memberikan throughput saluran bersama, adalah PDCCH. Kapasitas PDCCH sangat penting dalam LTE karena PDCCH memberi Anda DCI, yaitu Informasi Kontrol Downlink. Dalam informasi kontrol downlink, Anda memiliki semua informasi tentang alokasi resource ketika pengguna tertentu telah dialokasikan resource di downlink atau ketika pengguna tertentu telah dialokasikan resource di uplink. Ini juga memberi Anda informasi tentang pengakuan untuk pengulangan pengulangan otomatis hybrid (HARQ).

Ini juga memberi Anda informasi tentang faktor-faktor lain, jadi ada format berbeda untuk DCI ini. Kami memiliki format 0, 1, 2, dan 3. Format 0 adalah untuk alokasi uplink Anda, pada dasarnya jika Anda telah dialokasikan resource uplink, maka Anda memiliki format untuk resource downlink Anda, dan itu berarti bahwa eNodeB mengalokasikan resource di downlink untuk UE. Kemudian format 1 dibagi menjadi dasarnya ada 1a untuk preamble PRACH Anda, dan 2 dan 3 juga didefinisikan untuk mekanisme downlink yang berbeda.

Pertanyaan tentang bagaimana kapasitas PDCCH dihitung juga adalah aspek yang sangat menarik. Kapasitas PDCCH biasanya dihitung dalam hal CCE (Common Control Channel). CCE adalah elemen control channel Anda, jadi saya akan menjelaskannya kepada Anda terkait dengan blok resource LTE dan bagaimana CCE bekerja. PDCCH memiliki empat format, 0, 1, 2, dan 3, dan format PDCCH ini kemudian sesuai dengan format CCE tertentu, jadi pada dasarnya Anda memiliki 1, 2, 4, dan 8 CCE, dan agregasi yang relevan. Jadi jika kita menggunakan format PDCCH 0, kita akan memiliki 1 elemen control channel, jika kita menggunakan format 2, maka kita memiliki 2 CCE, untuk format 3, kita memiliki 4, dan untuk format 4, kita memiliki 8 CCE.

Dalam LTE, kita menggabungkan elemen control channel ini untuk menyediakan informasi PDCCH, dan dalam setiap CCE, kita memiliki sembilan kelompok resource element, dan dalam setiap kelompok resource element, kita memiliki empat resource element.

Sekarang, apa yang dimaksud dengan resource element dalam LTE?

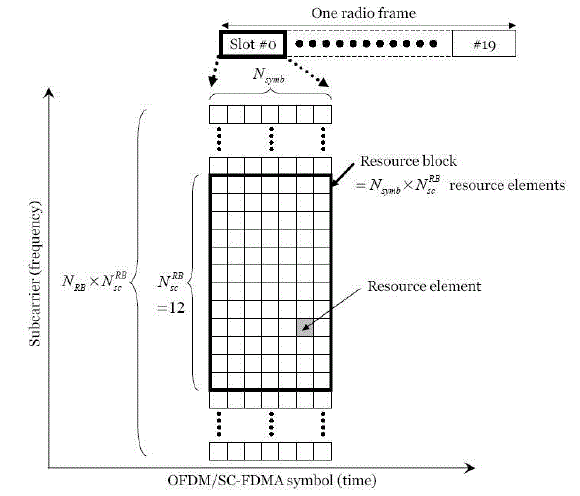

Resource element pada dasarnya adalah simbol OFDM Anda dalam domain waktu yang dipetakan ke sub carrier. Jadi pada dasarnya, inilah bagaimana informasi PDCCH dipetakan ke CCE Anda. Jadi apa yang terjadi di LTE jika Anda mengalami kepadatan PDCCH? Misalnya, jika Anda telah menggunakan semua resource PDCCH Anda, maka Anda tidak akan dapat memberi tahu UE Anda tentang alokasi uplink atau downlink, sehingga meskipun Anda memiliki resource di saluran downlink bersama, Anda tidak akan dapat memberi tahu UE tentang informasi apa pun yang perlu ditransmisikan baik di downlink maupun di uplink. Dalam hal menghitung berapa banyak resource yang perlu dialokasikan untuk PDCCH, CCE, dan kemudian peningkatan PDDCH, kita akan membahasnya nanti, tetapi untuk sekarang, inilah bagaimana PDCCH bekerja, dan inilah bagaimana kapasitas PDCCH memengaruhi throughput LTE secara umum. Dan jika kita menyelami lebih dalam ke PDCCH, kepadatan PDCCH pada dasarnya secara langsung memengaruhi bitrate Anda.

Selanjutnya, kami memiliki kapasitas PUCCH, yaitu control channel uplink fisik Anda, dan control channel uplink fisik juga memengaruhi throughput Anda baik di uplink maupun downlink. Ada tiga format untuk ini juga, 1, 2, dan 3. Dalam format pertama, kita memiliki permintaan schedulling, dalam format kedua, kita memiliki CQI, yang merupakan channel quality indicator, dan dalam bagian ketiga, ada elemen-elemen lain yang disertakan di dalamnya. Jika Anda memiliki masalah kapasitas PUCCH, Anda tidak akan dapat mengirim permintaan schedulling ke eNodeB Anda, dan dalam kasus kedua, CQI Anda tidak akan dapat dikirimkan ke eNodeB. Sekarang, kriteria apa yang biasanya kita optimalkan dalam menangani kapasitas PUCCH? Jadi kita memiliki spesifikasi yang menjelaskan berapa banyak blok resource fisik yang Anda alokasikan untuk format CQI 2 ini, kemudian kita memiliki periode waktu periodik, jadi kita memiliki periode waktu periodik untuk SR (scheduling request), baik untuk permintaan schedulling, dan pada dasarnya untuk CQI, dan gagasan default adalah bahwa kita menggunakan 10 milidetik. Jadi setiap 10 milidetik, kita memiliki satu SR dan satu CQI. Kami juga dapat mengubah parameter itu jika kami melihat bahwa kondisi radio pada dasarnya tidak mungkin. Kembali ke PDCCH, dalam PDCCH, kita memiliki dua aspek, yang pertama adalah control channel umum Anda, dan yang kedua adalah saluran khusus pengguna, dan apa yang dilakukan spesifikasi LTE adalah bahwa saluran umum ini terbatas pada dua format ini untuk pada dasarnya memastikan bahwa mereka memiliki kinerja radio yang lebih baik, dan yang khusus pengguna dapat menggunakan semua empat format, jadi ini adalah sesuatu tentang kapasitas PDCCH, kapasitas PUCCH, dan SINR RS.

Sekarang, mari beralih ke faktor-faktor apa yang memengaruhi throughput downlink dan faktor-faktor apa yang memengaruhi throughput uplink. Mari kita lihat apa yang kita miliki untuk mengoptimalkan laju data downlink dan laju data uplink. Pertama, kita akan membahas uplink, dan kita akan membahas apa masalahnya dan bagaimana kita pada dasarnya memecahkan atau mengoptimalkannya. Masalah nomor satu yang dapat muncul dalam throughput downlink adalah tingginya tingkat kesalahan blok (BLER). BLER adalah tingkat kesalahan blok Anda, dan ini adalah KPI utama di mana seluruh fungsi adaptasi pengkodean dan modulasi LTE.

BLER rendah sebagian besar disebabkan ketika UE Anda berada di daerah coverage rendah, dan masalah coverage dapat disebabkan oleh sejumlah faktor yang dapat mencakup kriteria optimisasi, optimisasi coverage. Selanjutnya, kita memiliki CQI yang buruk, dan CQI yang buruk dapat disebabkan oleh masalah coverage, ini juga dapat disebabkan oleh masalah interferensi downlink, kemudian kita memiliki kriteria algoritma schedulling yang menentukan jenis algoritma schedulling apa yang digunakan. Nomor empat adalah penggunaan resource PDCCH dan PRB yang tinggi, jadi jika Anda kehabisan resource PDCCH dan blok resource, maka penggunaan Anda akan lebih tinggi, dan setiap penggunaan di atas 80% akan menyebabkan masalah throughput. Ini juga akan menyebabkan masalah throughput seluler serta masalah throughput pengguna tertentu.

Selanjutnya, kita memiliki mode transmisi, kita memiliki tiga mode transmisi, satu disebut MIMO pengguna tunggal, kemudian kita memiliki transmit diversity, dan kemudian multi-user MIMO. Kami juga memiliki pengaturan SIMO dual-input dual-output, jadi semua mode transmisi ini pada dasarnya memberi Anda data rate yang berbeda, misalnya dalam transmit diversity, Anda memiliki informasi yang sama ditransmisikan melalui beberapa port transmisi, dan dalam multi-user MIMO, Anda memiliki multiplexing spasial Anda, dan data rate Anda jauh lebih tinggi, tetapi ini memiliki target SINR tertentu, dan untuk mengoptimalkan jaringan Anda sehingga koneksi Anda tidak mengalami kegagalan tautan radio dan juga Anda memiliki throughput maksimum, Anda perlu mengoptimalkan ambang SINR untuk beralih dari satu mode transmisi ke mode transmisi lainnya, dan Anda perlu mengaktifkan perpindahan dinamis serta aspek lain di throughput downlink karena kami tidak akan membahas seluruh aspek dalam video singkat ini, tetapi aspek lain yang dapat kita lihat dalam jaringan adalah seberapa banyak Anda menggunakan 64 QAM, yang merupakan modulasi amplitudo kuadratur karena semakin tinggi skema modulasi, semakin tinggi data rate yang akan Anda dapatkan,

dan jika CQI Anda secara konsisten berada di wilayah buruk, misalnya, Anda memiliki distribusi normal dan pada dasarnya ini adalah mayoritas CQI Anda di wilayah buruk, maka ini akan mengakibatkan adaptasi pengkodean dan modulasi Anda yang sesuai tidak memiliki mayoritas pengguna pada skema modulasi tinggi, dan oleh karena itu efisiensi spektral dan throughput data Anda akan berkurang, jadi kita perlu memeriksa hal-hal seperti ini untuk throughput Anda, dan yang kedua adalah dampak TCP dan UDP Anda juga, yang paling penting jika Anda memiliki throughput TCP rendah dalam pengujian drive Anda, Anda dapat memeriksa dan menggunakan UDP Anda, dan jika Anda mendapatkan hasil yang lebih baik dalam UDP, maka Anda perlu memeriksa pengaturan TCP Anda juga. Ini adalah beberapa faktor yang memengaruhi throughput downlink Anda.

Ada sejumlah faktor perangkat keras yang juga dapat memengaruhi downlink Anda, dan spesifikasi yang termasuk dalam downlink adalah seperti yang saya sebutkan tentang ambang SINR, kemudian kita memiliki parameter skema schedulling Anda, kemudian kriteria indikator pengkodean Anda, kemudian kriteria kontrol daya Anda, jadi ini adalah spesifikasi yang dapat Anda gunakan untuk mengoptimalkan throughput downlink Anda.

Sekarang, mari kita beralih ke throughput uplink kita, dan dalam throughput uplink kita, kita memiliki masalah serupa seperti BLER dan CQI yang buruk, kemudian kita memiliki masalah schedulling, dan sebagian besar masalah ini pada dasarnya terkait dengan coverage uplink atau masalah interferensi uplink, dan hal-hal seperti itu. Beberapa kriteria yang dapat kita gunakan di uplink terkait dengan kontrol daya uplink Anda, dan itu adalah p0 nominal untuk control channel uplink Anda atau p0nominal untuk saluran bersama uplink Anda, kemudian kita memiliki faktor power control fraksional alpha, dan kita juga mendapatkan faktor fraksional untuk skema schedulling fair proposional. Ini adalah ringkasan singkat faktor throughput dalam LTE, dan tentu saja, Anda perlu bekerja secara rinci untuk memahami masalah-masalah lainnya.

Terima kasih banyak atas waktunya. Sampai jumpa lain waktu!
