Cara Hitung Kapasitas 2G Capacity dan 4G Capacity

Pendahuluan Cara Hitung Capacity 2G 4G

Halo Pembaca Setia Blog Telecommunicationforall,

Di kesempatan ini, saya coba mengingat kembali tentang formula atau dasar-dasar perhitungan kapasitas / capacity BTS pada 2G dan 4G ya.

Kita coret-coret aja di sini hal penting yang harus diketahui sebagai dasar perhitungan kapasitas 2G/4G.

Mulai dari 2G dulu yah,

Basic 2G Capacity

Mulai dari Bandwidthnya dulu nih, kamu punya bandwidth berapa? misal kita dikasih 2,5 Mhz

Karena carrier spacing GSM itu 200Khz atau 0,2 Mhz

maka dari total bandwidth sebesar 2,5 Mhz dan jarak carriernya 0,2 Mhz, dari sini kita bisa tahu jumlah kanal alokasinya atau channel alocation yang nantinya dipakai oleh BCCH dan TCH.

Caranya adalah bagi saja 2,5 Mhz dengan 0,2 Mhz sehingga menjadi

2,5 / 0,2 = (2,5 *10) /2= 12,5 kanal.

12,5 ini pembagiannya terserah kita mau BCCH berapa kanal ataupun berapa kanal untuk TCH

Dalam sebuat site (asumsi site 2G G900) kita ambil umumnya ada 3 sektor ya, jadi dari 3 cell atau 3 sektor itu artinya seharusnya ada 3 BCCH yang dipakai.

1 cell GSM900 = 1 BCCH sehingga dalam site 2G band G900 itu 3 alokasi kanal BCCH sudah terpakai.

Biar gak bingung, kita jabarin gini contohnya :

12,5 Kanal >> ARFCN 1 sampai ARFCN 12

1 - 6 buat BCCH

7 -12 buat TCH

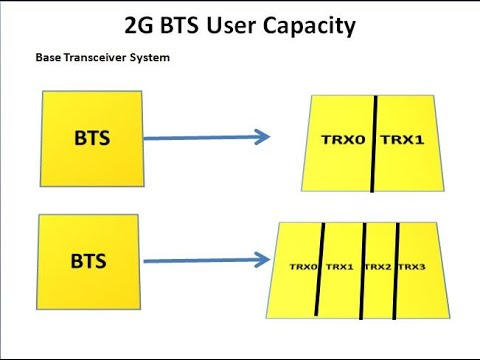

1 cell asumsi pakai 2 TRX yaitu TRX0 dan TRX1

1 TRX ada 8 timeslot jadi 2 TRX ada 16 timeslot

1 timeslot bisa berisi BCCH

Kalau ada 2 TRX berarti ada 1 BCCH dan 1 TCH

1 slot biasanya untuk BCCH (Broadcast Control Channel) jika TRX itu sebagai BCCH carrier. Sisanya (7 slot) untuk trafik suara/data. Kalau TRX bukan BCCH carrier, maka semua 8 bisa dipakai untuk trafik.



Perhitungan Erlang per 1 TRX:

Setiap timeslot bisa menangani sekitar 0.7 Erlang Full Rate dalam kondisi Grade of Service (GoS) standar (misalnya blocking <2%).

Jadi:

• 1 TRX (non-BCCH) → 8 slot × 0.7 = 5.6 Erlang

• 1 TRX (BCCH) → 7 slot × 0.7 = 4.9 Erlang

Lanjut :

• Per sektor totalnya tinggal tambahin aja yang di atas = 10.5 Erlang

• Kalau ada 3 sektor per BTS, maka total kapasitas = 3 × 10.5 = 31.5 Erlang

• 1 Erlang = 3600 detik (panggilan nonstop selama 1 jam)

• Jika erlang per user diasumsikan 0.025 erlang = 90 detik = 1,5 menit

• maka:

• Total user per BTS (2G) = 31.5 / 0.025 = 1.260 pengguna

Tapi tunggu, itu belum ada SDCCHnya ya :)

📶 Apa itu SDCCH?

SDCCH (Standalone Dedicated Control Channel) adalah kanal yang digunakan untuk:

• Proses call setup,

• SMS, dan

• Location update (terutama saat handover atau saat ponsel pindah area).

SDCCH ini mengambil slot dari TRX, biasanya dari BCCH TRX karena TRX ini yang mandatory dan paling stabil di sektor.

---

🎯 Dampaknya ke Kapasitas?

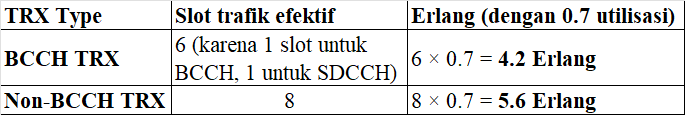

Kalau kita sisihkan 1 slot dari 7 slot trafik BCCH untuk SDCCH, maka:

➡️ Total per sektor sekarang = 4.2 + 5.6 = 9.8 Erlang
➡️ Untuk 3 sektor per BTS = 3 × 9.8 = 29.4 Erlang
➡️ Estimasi jumlah user (0.025 Erlang per user) = 29.4 / 0.025 = 1.176 user per BTS

--------------------------------------------------------------------------------------------------------------------------

Summary 2G

Semoga tidak pusing ya.... :D

kita refresh ulang yuk basic yang sering dilupakan orang

1 TRX = 8 timeslot

1 timeslot = 0.7 Erlang jika Full Rate = 1.4 Erlang jika Half Rate (asumsi utilisasi tidak 100%)

1 Erlang = 3600 detik

1 Erlang per user dianggap = 0.025 Erlang = 90 detik = 1,5 menit voice call

maksudnya kalau di area urban anggap orang itu rata-rata melakukan voice call tanpa putus itu selama 1,5 menit. Bisa aja beda-beda ya di areamu, coba amati aja berapa lama orang-orang menelpon di areamu? itulah erlang per usernya.

Bagian 2: Perhitungan Kapasitas 4G (LTE)

📡 Dasar-Dasar LTE

LTE tidak berbasis timeslot, melainkan data rate (bit per second). Kapasitas tergantung pada:

• Bandwidth (MHz)

• Modulation & Coding Scheme (MCS)

• Jumlah pengguna aktif

• Tipe antena (MIMO)

• Kondisi sinyal (SINR)

---

⚙️ Contoh Asumsi Umum:

• Bandwidth: 10 MHz

• MIMO: 2x2

• TDD atau FDD (kita pakai FDD)

• Spectral Efficiency: ~2.5 bps/Hz (nilai rata-rata lapangan)

• Jumlah sektor: 3

📊 Hitung Kapasitas Total

Capacity per sector = Bandwidth × Efficiency = 10 MHz × 2.5 = 25 Mbps DL per sektor

Total kapasitas BTS = 25 × 3 = 75 Mbps download capacity per BTS

---

👥 Berapa Banyak User Bisa Dilayani?

Jika 1 user aktif rata-rata butuh 100 kbps (web, chat, ringan):

25 Mbps / 0.1 Mbps = 250 user aktif per sektor

Dengan hanya 10% user aktif bersamaan, maka:

Total pelanggan = 250 × 10 = 2.500 pelanggan per sektor
Per BTS (3 sektor): 7.500 pelanggan

Namun, jika penggunaan lebih ringan atau kapasitas lebih tinggi, angka ini bisa mencapai 10.000–20.000 pelanggan per BTS.

Namun itu kondisi ideal yah, kalau di lapangan aktualnya kemungkinan di bawah itu semua.

Karena spektrum efficient itu biasanya di bawah 2, anggaplah 1.7 deh

Dari situ aja kembali ke perhitungan awal

Capacity per sector = Bandwidth × Efficiency = 10 MHz × 1.7 = 17 Mbps DL per sektor

Jadi 3 sektor = 17 x 3 = 51 Mbps per cell. itu asumsi maximum kecepatan DL yang bisa didapat.

note >> aslinya di bawah itu,karena bisa aja SEnya bukan 1.7 tapi 1.6 atau 1.5 dst,

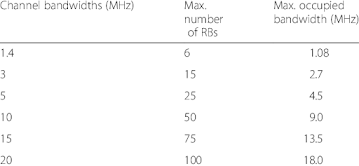

Lalu ketahui juga Resource Block alias RB, bisa lihat di tabel atas bahwa jika BW = 10 Mhz maka maximum RB = 50 buah RB.

 LTE (4G) – Resource Block

• Satu RB = 12 subcarrier × 1 slot (0.5 ms)

• Bandwidth subcarrier = 15 kHz

• Jadi 1 RB = 180 kHz lebar frekuensi × 0.5 ms waktu

• Dalam 1 subframe (1 ms), ada 2 slot, jadi 1 RB untuk 1 subframe = 180 kHz × 1 ms

• Minimum bandwidth LTE = 1.4 MHz = 6 RB

Nanti kapan-kapan kita bahas lagi kelanjutannya, selamat mempelajari
